What Is the Acceptable Earth Resistance Value and Why Is It So Important?
El valor aceptable de la resistencia de puesta a tierra depende del tipo de aplicación y del nivel de protección requerido.
En viviendas, edificios comerciales e instalaciones industriales ligeras, un valor inferior a 5 ohmios se considera ampliamente aceptable.
En infraestructuras críticas como subestaciones, hospitales y centros de datos, el objetivo suele ser inferior a 1 ohmio para garantizar la máxima seguridad y protección de los equipos.
Un sistema de puesta a tierra adecuado es esencial, ya que ayuda a prevenir descargas eléctricas, reduce el riesgo de incendios y protege equipos costosos contra daños.

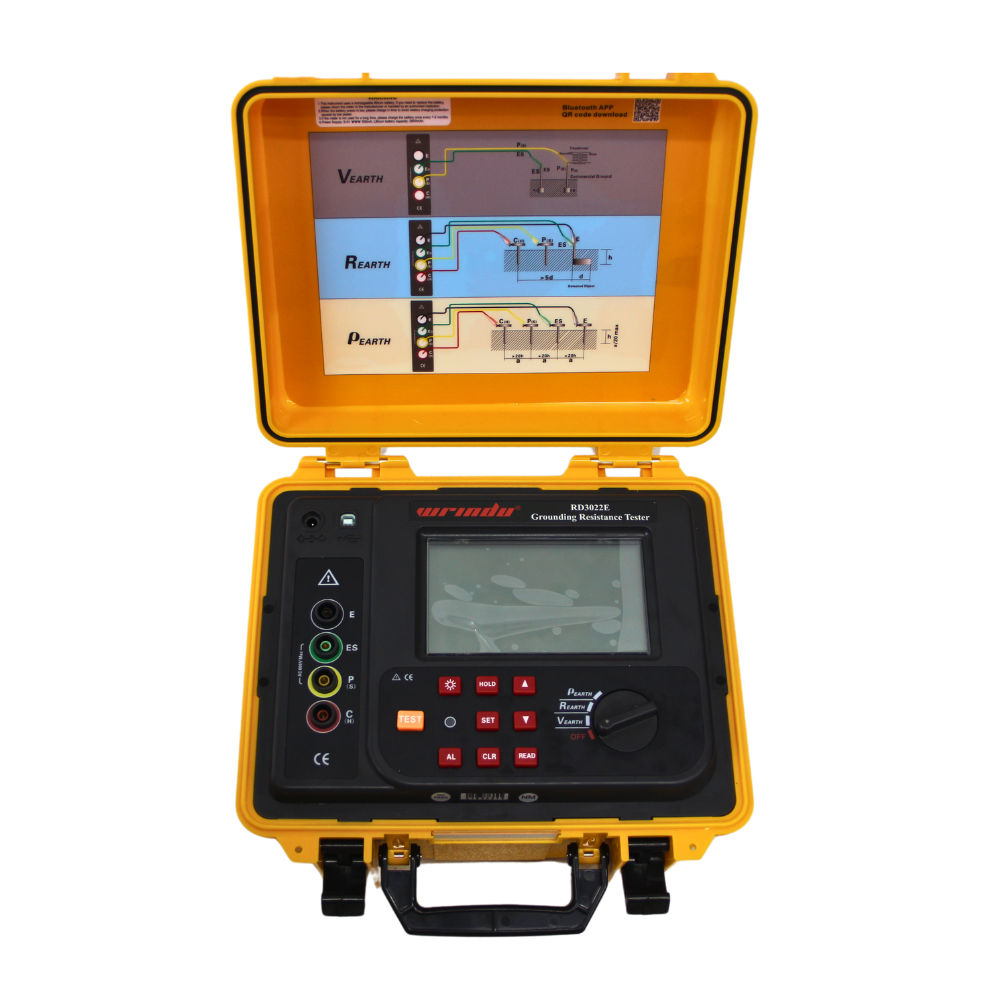

Haz clic para obtener más información sobre el medidor de resistencia de tierra.
¿Qué es la resistencia de puesta a tierra y por qué es importante?
La resistencia de puesta a tierra es la oposición que presenta el suelo al paso de la corriente eléctrica desde el electrodo de tierra hacia el terreno.
Cuando ocurre una falla eléctrica, la corriente excesiva debe fluir de forma segura hacia la tierra. Si la resistencia es demasiado alta:
La corriente de falla puede no disiparse rápidamente
Los dispositivos de protección pueden no funcionar correctamente
Pueden aparecer tensiones de contacto y de paso peligrosas
Una baja resistencia de puesta a tierra garantiza:
Desconexión rápida de fallas
Reducción del riesgo de descarga eléctrica
Mejor protección para transformadores, tableros de distribución y equipos sensibles
Para fabricantes, contratistas y propietarios de instalaciones, una correcta puesta a tierra no es opcional, sino un requisito fundamental de seguridad.
¿Cómo se mide la resistencia de puesta a tierra?
La resistencia de puesta a tierra se mide inyectando una corriente conocida en el suelo y midiendo la diferencia de potencial resultante. Los instrumentos digitales modernos calculan automáticamente el valor, haciendo el proceso rápido y preciso.
1️⃣ Método de tres puntos (caída de potencial)
El método más utilizado
Utiliza dos sondas adicionales
Preciso para medir un solo electrodo de tierra
Recomendado para obtener resultados exactos
2️⃣ Método de cuatro puntos (Wenner)
Se utiliza para medir la resistividad del suelo
Ayuda en el diseño del sistema de puesta a tierra
Determina la profundidad y el número de electrodos necesarios
3️⃣ Método de pinza (Clamp-On)
No requiere desconectar el sistema de tierra
Adecuado para sistemas con múltiples puestas a tierra
Rápido y fácil
Ligeramente menos preciso que el método de caída de potencial
El sistema de puesta a tierra puede compararse con una tubería de drenaje: cuanto más fácil fluye la corriente hacia el suelo, menor es la resistencia.
Valores recomendados de resistencia de puesta a tierra según la aplicación
| Aplicación | Valor recomendado | Observaciones |
|---|---|---|
| Residencial / Comercial | < 5 ohmios | Norma general de seguridad |
| Instalaciones industriales | 1–5 ohmios | Depende de la sensibilidad del equipo |
| Subestaciones | < 1 ohmio | Requisitos críticos de protección |
| Hospitales / Centros de datos | < 1 ohmio | Protección de equipos sensibles |
| Sistemas de protección contra rayos | < 10 ohmios | Según normas internacionales |
⚠️ Estos valores pueden variar según las normativas nacionales y el diseño del sistema.
¿Dónde se definen los estándares de puesta a tierra?
Los requisitos de puesta a tierra se establecen en normas internacionales como:
IEC 62305 (protección contra rayos)
IEC 60364 (instalaciones eléctricas de baja tensión)
IEEE 81 (guía para medición de resistividad del suelo)
NFPA 70 / NEC (Código Eléctrico Nacional de EE. UU.)
Estas normas se centran en garantizar el funcionamiento seguro y eficaz de los sistemas de protección.
¿Cómo afecta la resistividad del suelo?
La resistividad del suelo influye directamente en el rendimiento del sistema de puesta a tierra.
Suelos de baja resistividad (mejor puesta a tierra)
Arcilla húmeda
Suelo limoso
Ambientes húmedos
Suelos de alta resistividad (mayor resistencia)
Arena seca
Terreno rocoso
Suelo congelado
Si la resistividad es alta, el sistema puede mejorarse mediante:
Aumentar la profundidad de los electrodos
Usar múltiples electrodos en paralelo
Instalar una malla de tierra
Añadir materiales conductivos como bentonita
La humedad reduce significativamente la resistividad, mientras que las condiciones secas la aumentan.
¿Cuándo se debe medir la resistencia de puesta a tierra?
Se recomienda realizar pruebas:
Al instalar el sistema por primera vez
Después de actualizaciones o reparaciones
Durante el mantenimiento periódico
Tras descargas atmosféricas o fallas eléctricas
Las propiedades del suelo cambian con el tiempo, por lo que las pruebas periódicas garantizan una protección continua.
Riesgos de una alta resistencia de puesta a tierra
Una resistencia elevada puede provocar:
Mala disipación de la corriente de falla
Mayor riesgo de descarga eléctrica
Riesgo de incendio
Daños en los equipos
Fallo de los dispositivos de protección
Un diseño adecuado y pruebas regulares son esenciales para evitar estos riesgos.
Puntos clave
✔ En instalaciones generales, objetivo: < 5 ohmios
✔ En infraestructuras críticas, objetivo: < 1 ohmio
✔ La resistividad del suelo afecta directamente el rendimiento
✔ Realizar pruebas al instalar y periódicamente
✔ Seguir normas IEC, IEEE y NEC
Mantener una baja resistencia de puesta a tierra mejora la seguridad, garantiza el cumplimiento normativo y protege los equipos frente a daños costosos.
