Probador de resistencia a tierra Probador de resistencia a tierra
- Wrindu
- Shanghai, China
- alrededor de 25 días
- 5000 juegos/mes
- RD3000B
El probador de resistencia de tierra RD3000B está diseñado y fabricado específicamente para la medición in situ de resistencia de tierra, resistividad del suelo, voltaje de tierra y voltaje de CA en combinación con el nuevo estándar de prueba de resistencia de tierra de protección contra rayos.
La corriente de prueba alcanza los 20 mA, utilizando tecnología digital y de microprocesamiento. Método preciso de 4 hilos, método de 3 hilos y método simple de 2 hilos para medir la resistencia a tierra. Introdujo la tecnología FFT (Fast Fourier Transform) y la tecnología AFC (Automatic Frequency Control) para identificar automáticamente la interferencia y seleccionar la frecuencia de medición para minimizar el impacto de la interferencia. Proporcione una resistencia a tierra más precisa.
Nuestro probador de resistencia a la tierra tiene una capacidad antiinterferente única y adaptabilidad ambiental, y tiene buena consistencia en pruebas repetidas para garantizar una alta precisión, alta estabilidad y alta confiabilidad en la medición a largo plazo. El medidor de resistencia de tierra se usa ampliamente en energía, telecomunicaciones, meteorología, campos petroleros, construcción, protección contra rayos y equipos eléctricos industriales, como resistencia de tierra, resistividad del suelo, voltaje de tierra, medición de voltaje de CA

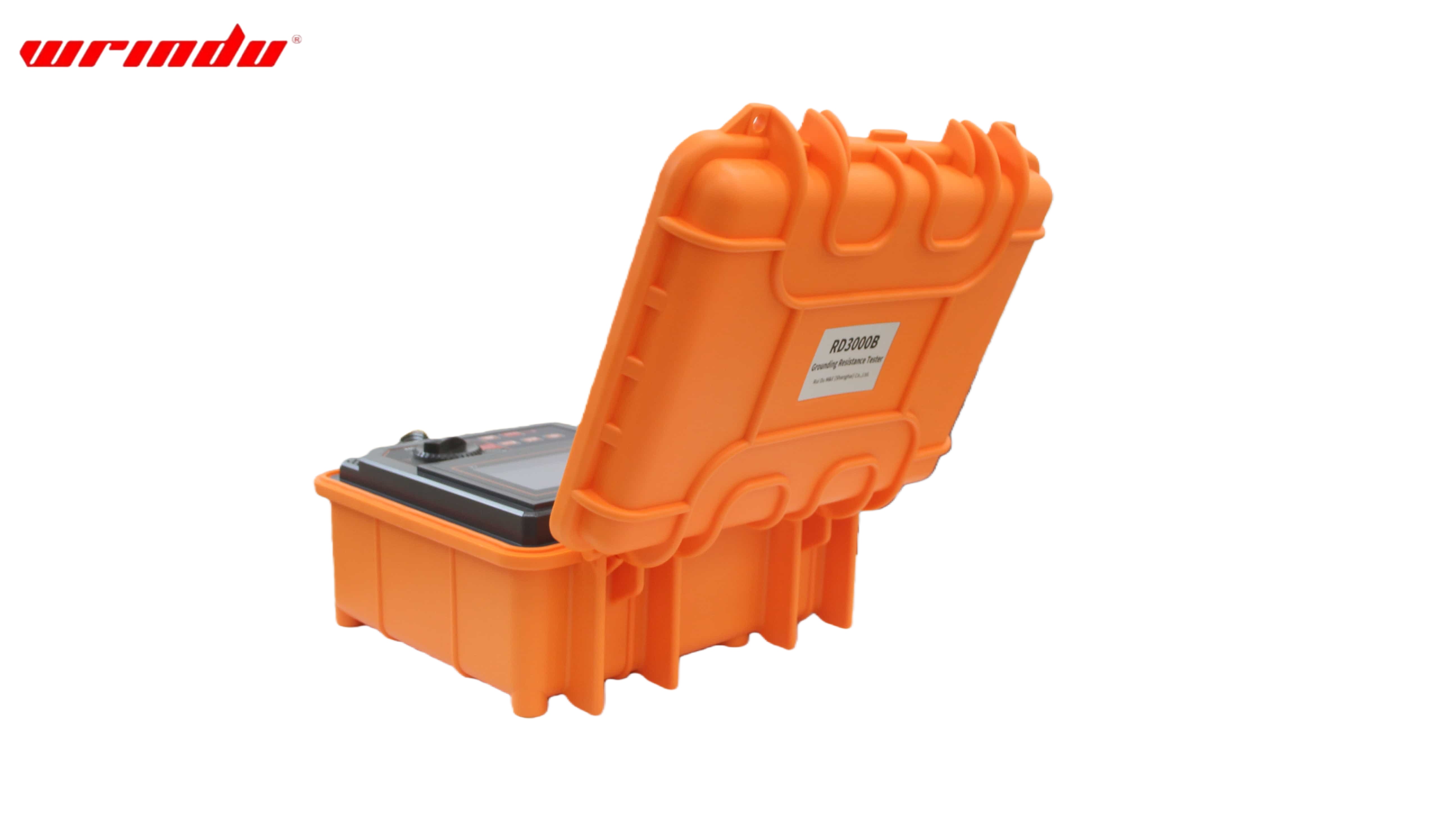

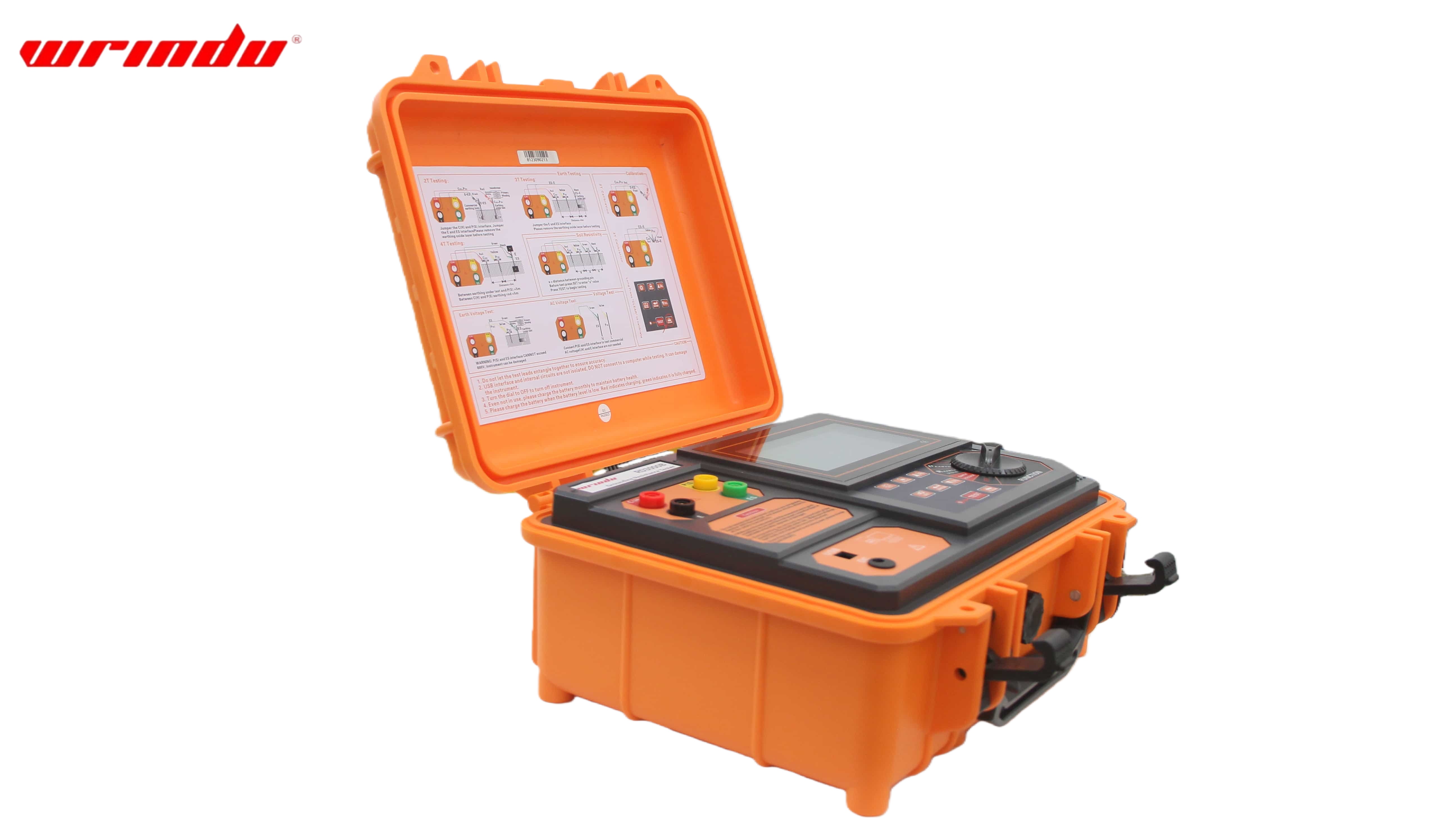

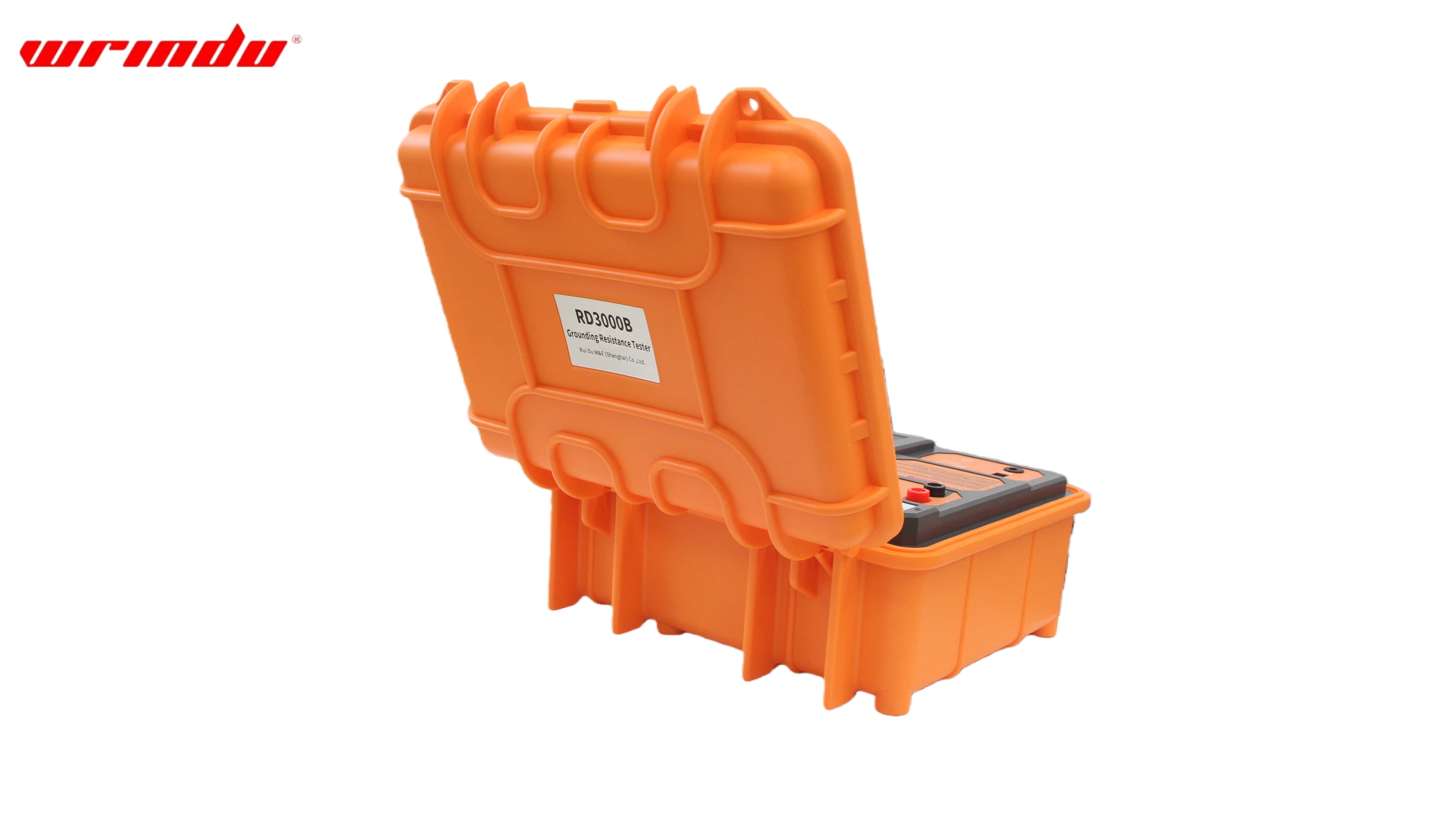

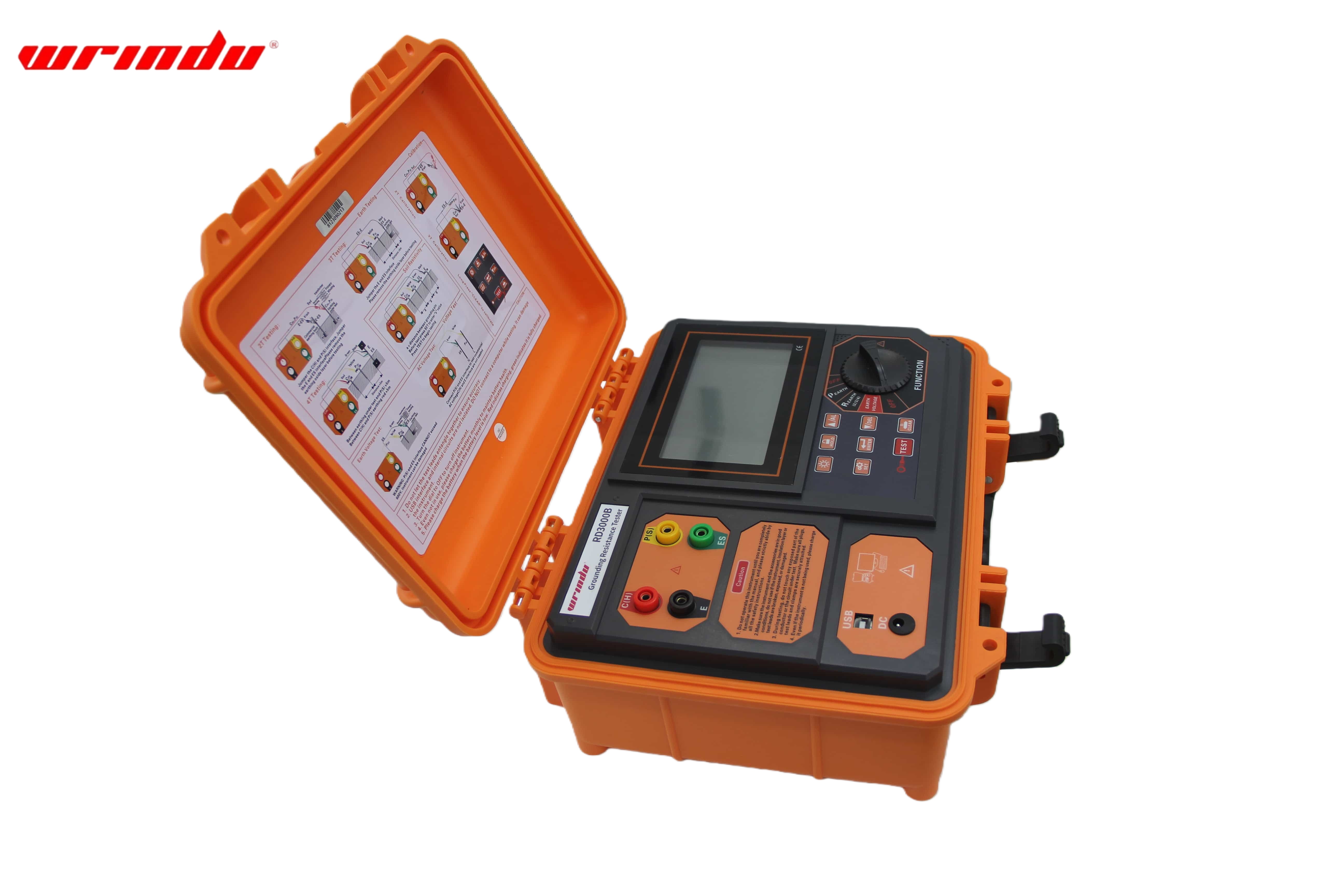

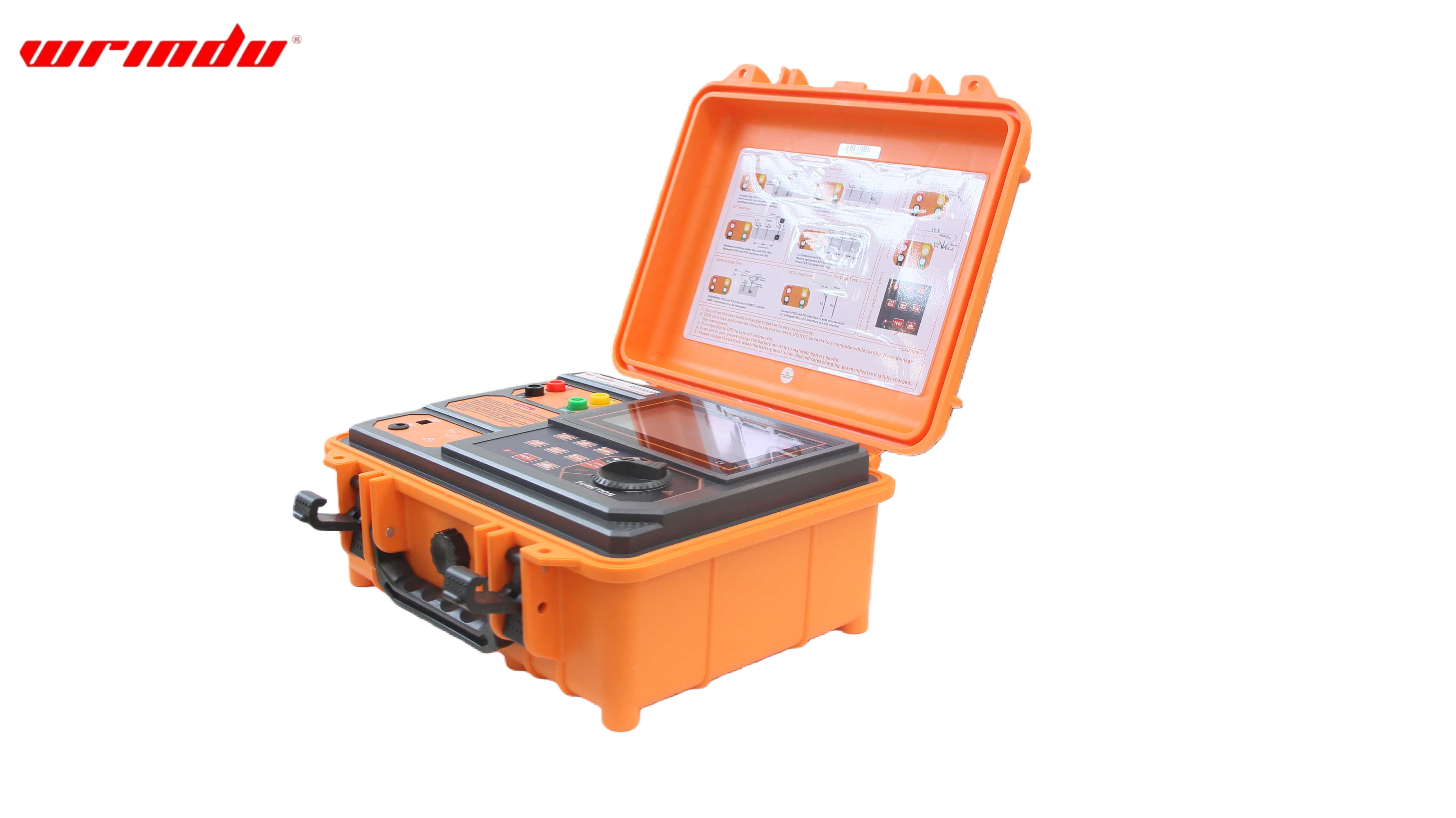

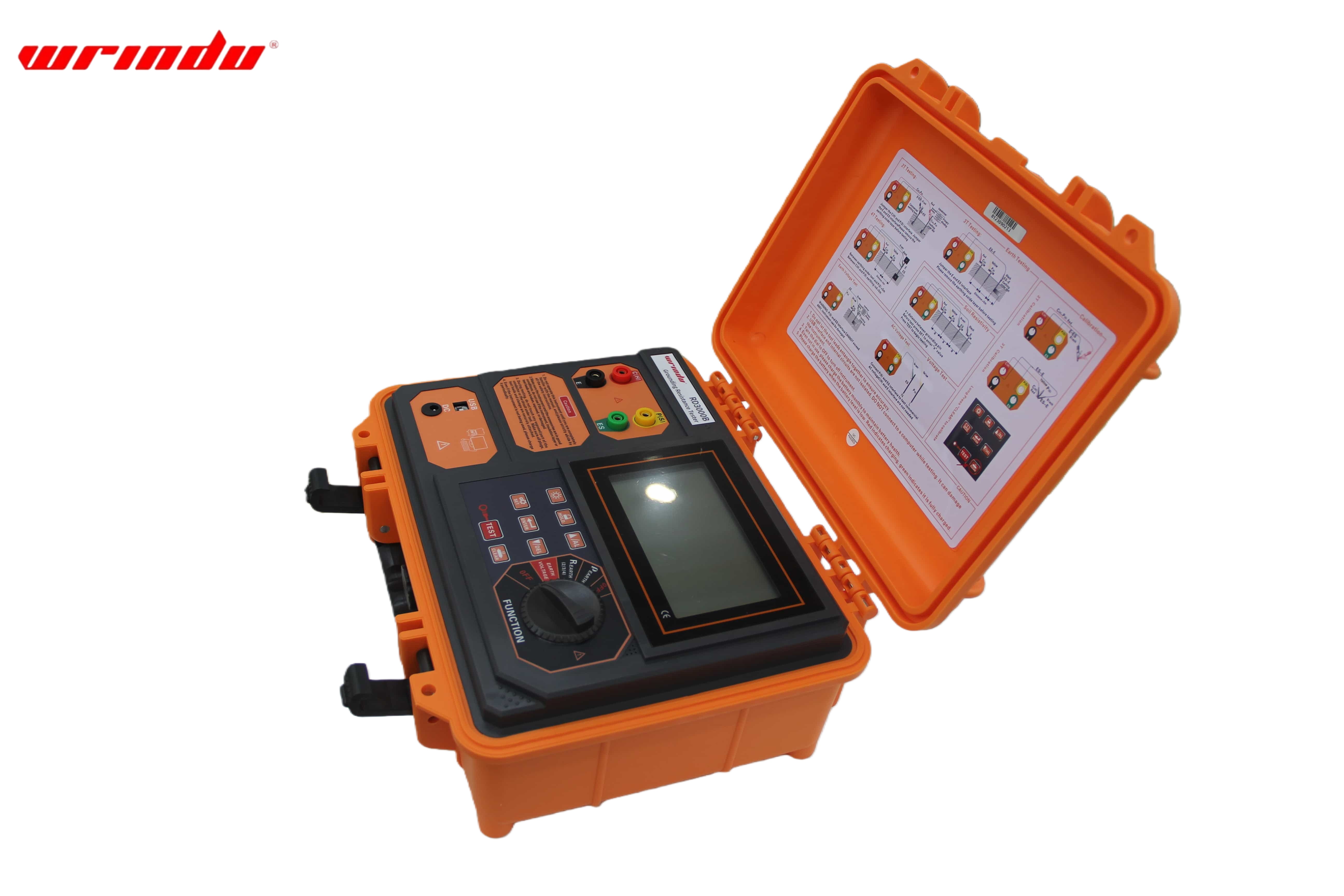

Probador de resistencia de puesta a tierra RD3000B
Características del producto:
1. Diseño de caja de herramientas especial para mainframe, que utiliza plástico de polipropileno como materia prima, moldeo por inyección de una sola vez con relleno compuesto nuevo, baja densidad, resistencia, rigidez, dureza, resistencia a la abrasión, resistencia al calor y rendimiento de aislamiento son superiores.
2. Su caja puede soportar La presión de aproximadamente 200 kg garantiza una alta precisión, alta estabilidad y alta confiabilidad en varias pruebas ambientales.
3. La gran pantalla LCD del host con retroiluminación e indicación de gráfico de barras es clara de un vistazo.
4. Puede almacenar 2000 conjuntos de datos. A través del software de datos, se pueden realizar funciones como leer, verificar, guardar, generar informes e imprimir datos históricos.
Especificaciones del producto y parámetros técnicos:
Función | Resistencia de tierra, prueba de resistividad del suelo; voltaje de tierra, prueba de voltaje de CA |
Fuente de alimentación | Batería de litio recargable DC 7.4V 1.8Ah, la batería está llena de aproximadamente 8.4V |
Iluminar desde el fondo | Luz de fondo de pantalla blanca controlable, adecuada para lugares oscuros |
Método de medida | Medición de precisión de 4 hilos, 3 hilos, medición simple de 2 hilos de la resistencia a tierra |
Método de medida | Resistencia a tierra: método de cambio de polo de corriente nominal, corriente de medición 20 mA máx. |
Resistividad del suelo: método de cuatro polos (método de Winner) | |
Tensión a tierra: rectificación media (entre interfaz P(S)-ES) | |
Rango de medición | Mida la resistencia de tierra (R) con dos, tres y cuatro cables: 0.000Ω ～ 30000Ω |
Resistividad del suelo (ρ): 0.00Ωm ～ 9000kΩm | |
Voltaje de tierra: CA 0.0 ～ 100.0V | |
Resolución Máxima | Método de dos, tres o cuatro hilos para medir la resistencia a tierra (R): 0,001 Ω |
Resistividad del suelo (ρ): 0.01Ωm | |
Voltaje de tierra: 0.1V | |
Precisión | Método de dos, tres y cuatro hilos para medir la resistencia de puesta a tierra (R): ± 2 % de lectura ± 5 dígitos (0,000 Ω ～ 29,999 Ω) ± 2 % de lectura ± 3 dígitos (30,00 Ω ～ 2999,9 Ω) ± 4% de lectura ± 3 dígitos (3000Ω ～ 30000Ω) |
Resistividad del suelo (ρ): según la precisión de medición de R (Ρ = 2πaR a: 1 m ～ 100 m; π = 3,14) | |
Voltaje de tierra: ± 2% rdg ± 3dgt | |
Nota: 1. El error adicional en rC max o rP max es ≤ ± 5% rdg ± 5dgt. (rC máx.: 4kΩ + 100R ＜ 50kΩ, rP máx.: 4kΩ + 100R ＜ 50kΩ) 2. El error adicional con un voltaje de interferencia de 5V es ≤ ± 5% rdg ± 5dgt. | |
Forma de onda de voltaje de prueba | onda sinusoidal |
Frecuencia de prueba | 128Hz / 111Hz / 105Hz / 94Hz (selección automática de frecuencia) |
Corriente de prueba de cortocircuito | CA 20mA máx. |
Voltaje de prueba de circuito abierto | CA 40 V máx. |
Rango de distancia del electrodo | 1m~100m |
Cambio de marcha | Resistencia a tierra: 0.000Ω ～ 30000Ω Cambio automático completo |
Resistividad del suelo: 0.00Ωm ～ 9000kΩm Cambio completamente automático | |
LCD | LCD Pantalla LCD de 6 dígitos, retroiluminación de pantalla blanca |
Tamaño de pantalla LCD | 128 mm × 75 mm |
campo de visualización LCD | 124 mm × 67 mm |
Indicación de medición | Indicación de parpadeo de LED durante la medición, cuenta regresiva de LCD, indicación de gráfico de barra de progreso |
Indicador de carga | La luz indicadora del cargador es roja cuando se está cargando y verde cuando está completamente cargada |
Tamaño | Tamaño del instrumento: 320 mm × 275 mm × 145 mm |
Tamaño del paquete exterior: 400 mm × 245 mm × 335 mm | |
cables de prueba estándar | 4 cables de prueba estándar: 20 m para rojo, 20 m para negro, 10 m para amarillo, 10 m para verde |
líneas de prueba simples | 2 líneas de prueba simples: 1,6 m cada una para rojo, 1,6 m cada una para negro |
varillas auxiliares de tierra | 4 cuerdas: φ10 mm × 150 mm |
Tiempo de medición | Voltaje a tierra: alrededor de 2 veces/segundo; resistencia a tierra: unos 7 segundos/hora; resistividad del suelo: alrededor de 7 segundos / tiempo |
Tiempos de medición | 5000 veces o más (prueba de cortocircuito, medir una vez, detenerse durante 30 segundos y luego medir) |
Linea de voltaje | CA 600 V o menos |
Interface de comunicación | Con la interfaz RS232, los datos almacenados se pueden cargar en una computadora, guardar e imprimir |
línea de comunicación | Línea de comunicación RS232 de 1 cadena, 1,5 m de largo |
retención de datos | "MANTENER"el símbolo indica cuándo se retienen los datos |
Almacenamiento de datos | 2000 juegos,"MEM"indicación de almacenamiento,"COMPLETO"indica que el almacenamiento está lleno |
Revisión de datos | "LEER"indicación de símbolo al revisar datos |
Pantalla de desbordamiento | "OL"indicación de símbolo cuando se desborda el rango |
Prueba de interferencia | Reconocimiento automático de señales de interferencia, el voltaje de interferencia es superior a 5V"RUIDO"símbolo indica |
Prueba de tierra auxiliar | Con función de prueba de valor de resistencia de tierra auxiliar, 0.00kΩ ～ 30000Ω (100R + rC <50kΩ, 100R + rP <50kΩ) |
Función de alarma | Cuando el valor medido excede el valor establecido de la alarma, "bip--bip--bip--" indica la alarma |
Voltaje de la batería | Cuando el voltaje de la batería es bajo, se muestra el símbolo de voltaje de batería bajo para recordarle que cargue la batería. |
Apagado automático | Apagado automático 15 minutos después del encendido |
corriente de trabajo | En espera: 25 mA máx. (retroiluminación apagada); Luz de fondo: 25 mA máx. (solo consumo de energía de la luz de fondo); Medición: 150mA Max (retroiluminación apagada) |
Calidad | instrumento: 2,66 kg (incluida la batería) |
Peso total: 6,88 kg (incluido el embalaje) | |
Caja de herramientas | Diseño de caja de herramientas militar, puede soportar 200 kg |
Temperatura y humedad de trabajo | -10 ℃ ～ 40 ℃; por debajo del 80% hr |
Temperatura y humedad de almacenamiento | -20 ℃ 60 ℃; por debajo del 70% hr |
Protección de sobrecarga | Medida de resistencia de tierra: AC 280V / 3 segundos entre cada puerto de C (H) -E, P (S) -ES |
Resistencia de aislamiento | por encima de 20MΩ (500V entre circuito y caja) |
Tensión soportada | AC 3700V / rms (entre circuito y caja) |
clase de protección | IP54 |
Características electromagnéticas | IEC61326 (CEM) |
Adecuado para las normas de seguridad. | IEC61326 (CEM) IEC61010-1 (CAT III 300V, CAT IV 150V, grado de contaminación 2); IEC61010-031; IEC61557-1 (resistencia a tierra); IEC61557-5 (resistividad del suelo); JJG 366-2004 (tabla de resistencia de tierra. |
